模型规范 ​

通用规范 ​

1、模型的轴心点在底部中心位置，Y轴必须朝上。

2、模型的位置为[0,0,0]，旋转为[0,0,0]，缩放为[1,1,1]。

3、任何节点都不应该被缩放，缩放恒为[1,1,1]。

4、能合并的网格和材质尽量合并，该要点对性能优化极为重要。

5、贴图仅支持.jpg和.png格式，大小必须为2的n次幂大小，比如128、256、512、1024等，长宽可以不等。贴图无需透明通道时尽量使用.jpg格式，减小资源文件大小。

6、使用贴图表现模型细节，比如金属度、凹凸感、阴影等，其中阴影贴图可以合并到漫反射贴图中。

7、仅对需要双面显示的模型设置为双面，否则一律设置为单面。

8、重复模型一律需要进行单体化，特例除外。

9、模型必须导出成.glb格式，请勿对.glb进行优化压缩。

巡检角色模型 ​

巡检角色模型是一个包含2个动画的模型。

• 预备（站立）动画，固定命名为 idle

• 原地行走动画，固定命名为 walk

门窗模型 ​

1、门模型有2个动画，即开门动画和关门动画，固定命名为“open”和“close”，推荐使用关键帧动画而非骨骼动画，因为骨骼动画无法被优化。

2、窗户与门一致，但大多数情况下，窗口并不需要动画。

3、冷通道门与门模型保持一致，具有开关门动画。

4、门窗的资源类型为“门”，可自动吸附到墙体；冷通道门的资源类型为“物体”。

资产模型规范 ​

机柜 ​

1、机柜模型的规格大小必须精确，与实物一致。

2、机柜模型有2个动画，与门模型保存一致，参考 【门窗模型】 。

3、机柜模型有前、后2个挂接点，用来挂载架式设备，挂接点用空节点来表示。前挂接点位于前面两U位立柱的底部中心位置，固定命名为“point_front”。后挂接点位于后面两U位立柱的底部中心位置，固定命名为“point_back”。

架式设备 ​

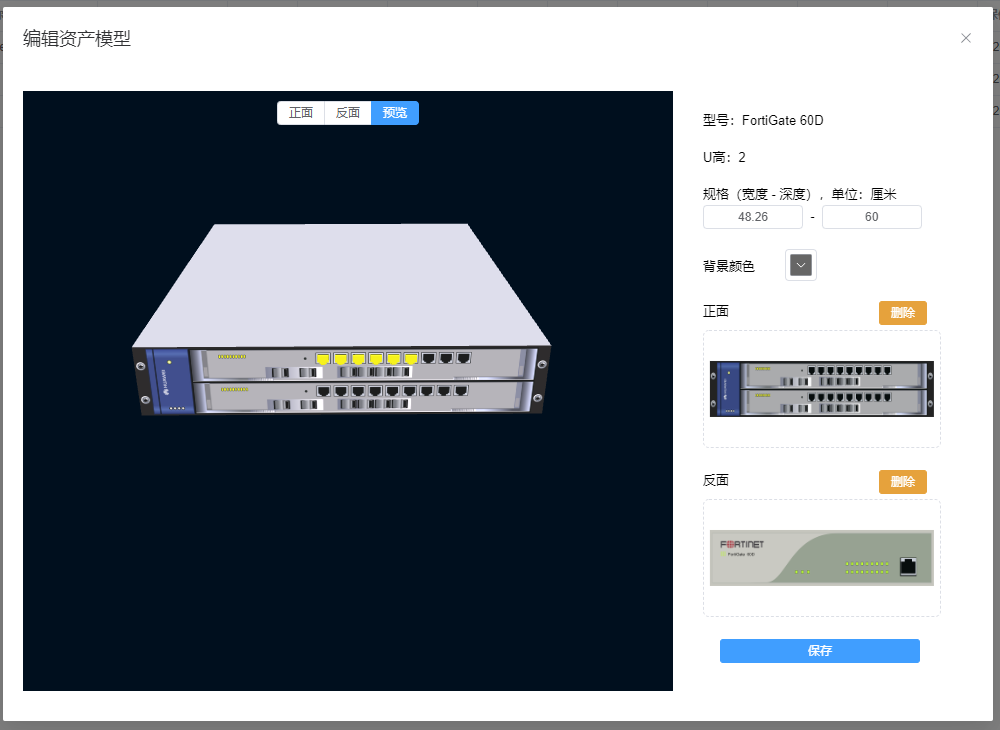

架式设备模型不需要单独建模，而是通过3D客户端后台管理的配置工具自动生成。

板卡设备 ​

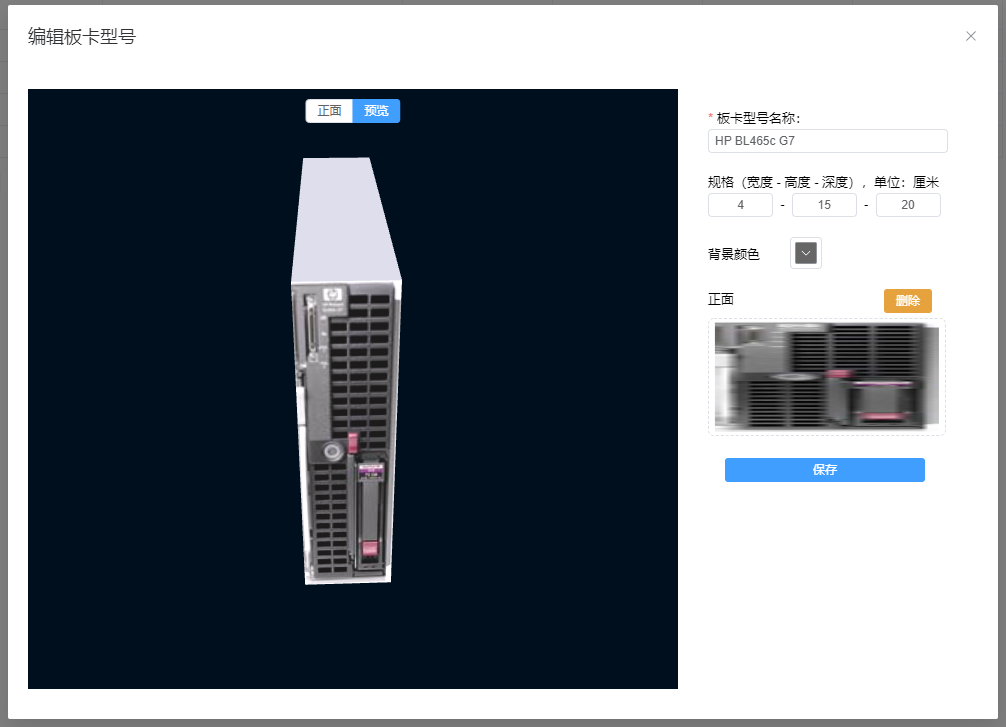

板卡设备模型不需要单独建模，而是通过3D客户端后台管理的配置工具自动生成。

档案库房模型规范 ​

单体化 ​

一组区列密集架由 1个左门板+1个右门板+1个固定列+n个活动列 组成，因此需要建模 左门板、右门板、固定列、活动列 共4个模型。有了模型，就可以在3D场景编辑器中进行组合还原区列密集架。

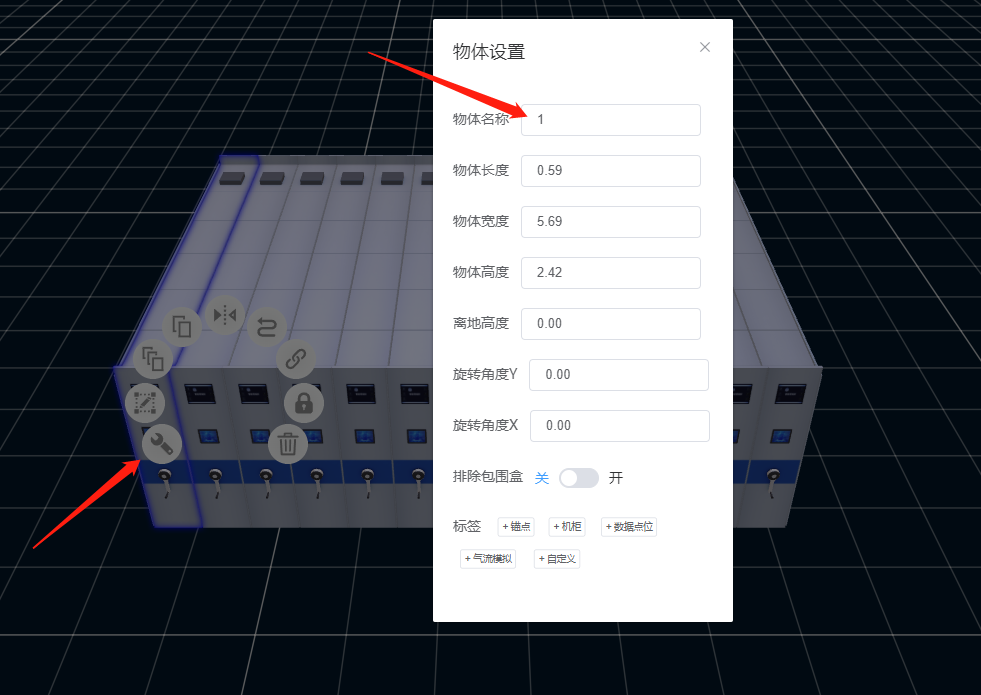

在3D场景编辑器中，列模型必须用编号命名，对应档案库房管理系统中的编号，用于建立模型与数据的关联。列的编号遵循从左往右编号，从1开始，比如1、2、3、4、5。

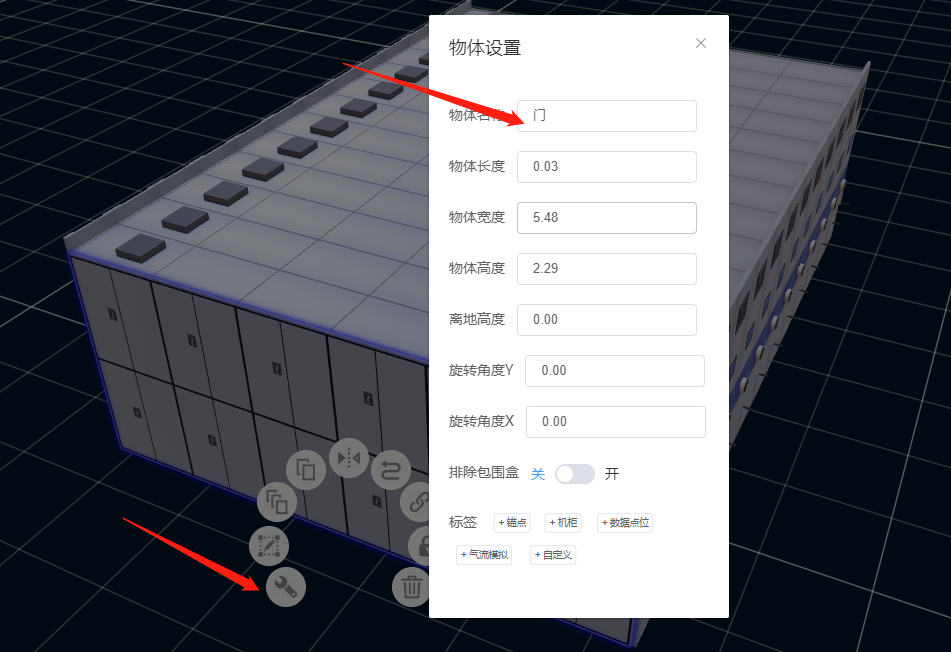

在3D场景编辑器中，门板模型必须命名为“门”。

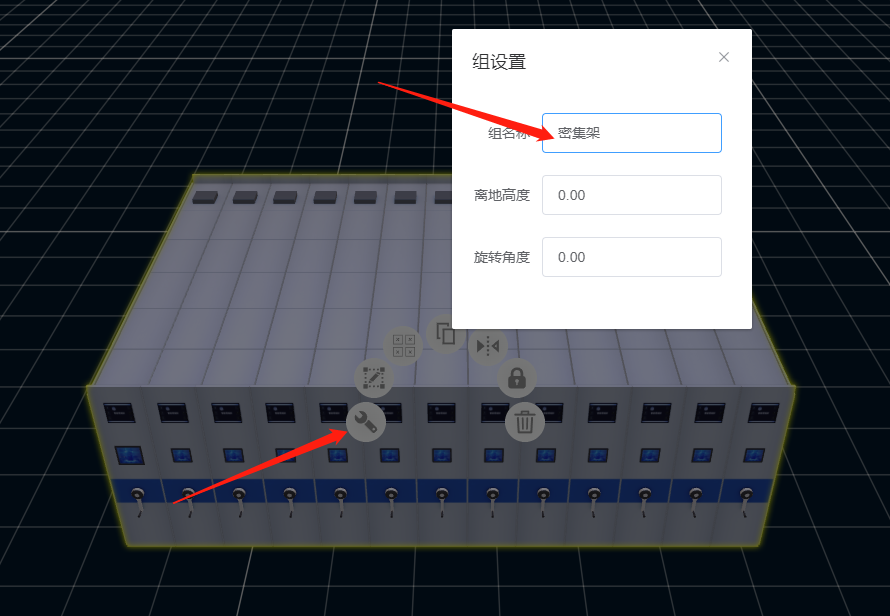

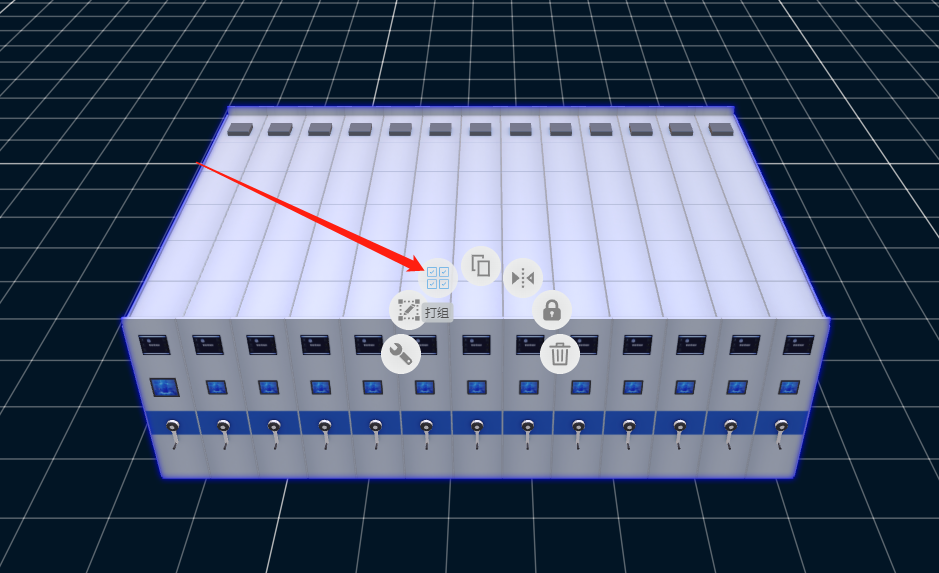

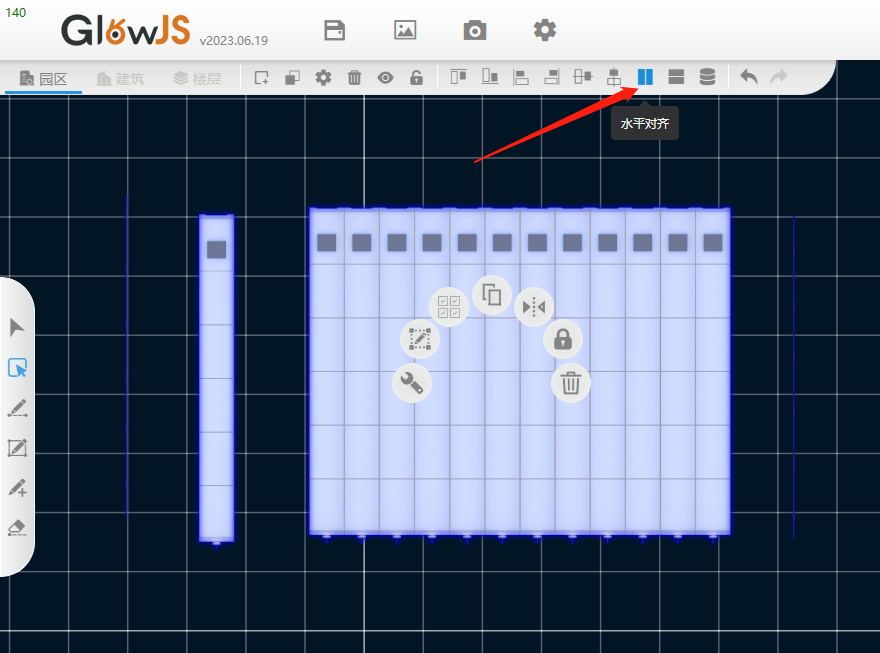

在3D编辑器中，区列密集架必须全部选中，并打组，使之成为一个整体，组名称必须命名为“密集架”。

正方向 ​

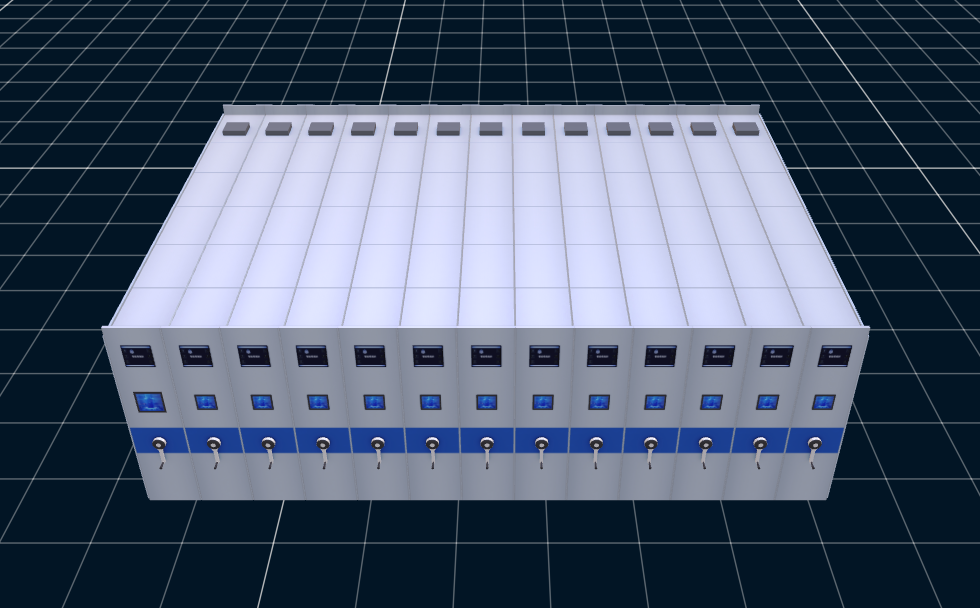

约定，带屏显或手摇把手的一面为正方向，如图所示。

层位 ​

层位的命名规范与档案库房业务系统中的命名规范息息相关，不同厂家的规范可能并不一样。

列的节号描述 ​

密集架列可能存在多节，约定节号命名从数字1开始，如1、2、3、4、5等。这里还存在两种情况，有的厂家不区分左右面，有的厂家区分左右面，我们分开描述。

①不区分左右面 ​

约定先命名左面（如果存在），再命名右面（如果存在），因此左右面的节号是不相同的。约定左面遵循从右往左顺序，右面遵循从左往右顺序。举例：如果左面节号为1、2、3，那么右面就是4、5、6。以自身业务系统命名规范为准，这里提供的约定仅供参考。

②区分左右面 ​

约定以靠近正前方的屏幕或者手摇把手侧为起始节号1，左右面的节号可以重复，比如左右面都可以有节号1、2、3、4、5。以自身业务系统命名规范为准，这里提供的约定仅供参考。

列的层号描述 ​

密集架列可能存在多层，约定层号命名从数字1开始，如1、2、3等。约定层号遵循从下往上的顺序。层号跟列的面类型无关，因此左右面的层号是相同的，这一点跟节号是不同的。以自身业务系统命名规范为准，这里提供的约定仅供参考。

层位描述 ​

层位是指由节和层分割出来的格子，档案盒（含无盒档案）就摆放在层位中。约定层位用一个完全透明的盒子来表示，缩放为1，盒子深度为20cm，盒子周围应留有一定间隙。约定档案盒的摆放顺序为：左面层位遵循从右往左（透明盒子的轴心点位于底部右侧中心），右面层位遵循从左往右（透明盒子的轴心点位于底部左侧中心）。

层位的命名需要根据节号是否区分左右面进行分开描述。

①节号不区分左右面 ​

层位的命名格式为“grid_节号_层号”，例如“grid_1_2”表示1节2层。层位的命名必须严格遵循规范，这样才能与档案库房管理系统中的数据对应起来。

②节号区分左右面 ​

层位的命名格式为“grid_节号_层号_面号”，约定面号1表示左侧，2表示右侧，例如“grid_1_2_1”表示左侧1节2层。层位的命名必须严格遵循规范，这样才能与档案库房管理系统中的数据对应起来。

档案盒 ​

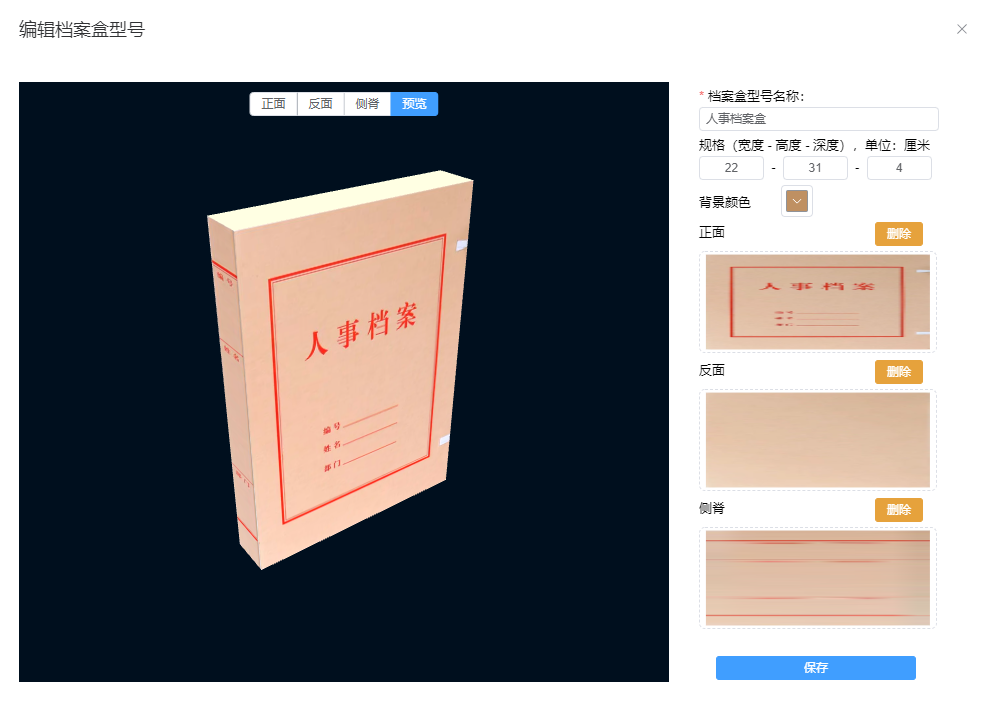

档案盒模型不需要单独建模，而是通过3D客户端后台管理的配置工具自动生成。

无盒档案 ​

无盒档案不需要单独建模，用一个随机颜色的薄盒子（约定1cm厚）表示。

导轨、门口机 ​

与普通模型一样，单独导出一个模型即可。

贴图动画制作规范 ​

目前，贴图动画制作还没有配套的可视化工具，需要手动操作，后面我们会开发相关制作工具。操作流程如下：

导出gltf ​

为了制作贴图动画，需要修改gltf的内容，因此需要先导出gltf，而不是导出glb。

修改gltf ​

gltf包含若干个资源文件，我们需要修改的是 .gltf 文件。.gltf 文件内容实际上是 JSON文本 ，为了更好的修改，我们推荐先把其扩展名改为 .json ，然后使用 vsCode 编辑器（vsCode有高亮和错误提示）打开修改，修改完毕后再将其扩展名改回原来的 .gltf 。

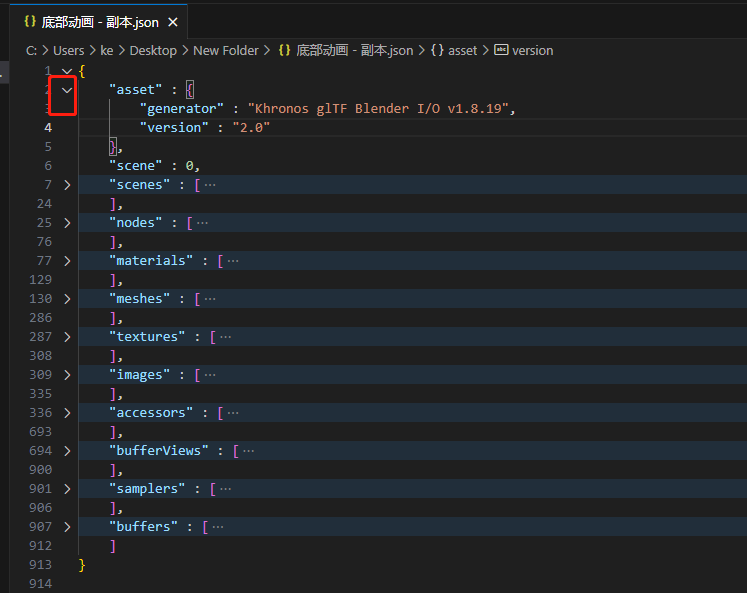

用 vsCode 打开json文件，可以看到整个文本内容是在一对大括号 {} 内部。一个大括号 {} 表示一个JSON对象，用键值对来描述对象的属性，其中值可能包含嵌套的JSON对象。把鼠标移动到左侧行号处，会显示向下箭头，点击箭头可以折叠或显示值内容。

我们关注的节点有 materials 、 textures 、 images 。它们的值都是由一对中括号 [] 组成，表示数组，内部是若干个嵌套的JSON对象。

• materials ：材质数组，一个嵌套的JSON对象表示一个材质对象，内部又嵌套了若干对象。我们关注的是 xxxxxxTexture ，表示各种类型的贴图，比如 baseColorTexture 表示漫反射贴图。我们要修改的就是 xxxxxxTexture 的内容，更多时候我们只在漫反射贴图上使用动画，因此需要修改 baseColorTexture 。xxxxxxTexture内部也是一个JSON对象， index 的值是一个索引数值，指向 textures 数组中的对应索引处的元素。

• textures ：贴图数组，一个嵌套的JSON对象表示一个贴图对象，其中的 source 的值是一个索引数值，指向 images 数组中的对应索引处的元素。

• images ：图片资源数组，一个嵌套的JSON对象表示一个图片对象。

目前我们支持的贴图动画类型有 滚动动画 和 序列帧动画 。

滚动动画 ​

滚动动画是指贴图在 U 或者 V 方向匀速移动，适宜做飞线动画、水流动画、建筑流光动画、道路车流动画、扫光动画等。这里以一个漫反射贴图 baseColorTexture 例子来说明。

原始的 baseColorTexture 的值为：

{
    "index": 0,
    "texCoord": 0
}

我们给它加上 extensions 扩展节点，如下所示：

{
    "index": 0,
    "texCoord": 0,
    "extensions": {
        "textureExtensions": [
            {
                "index": 0,
                "texCoord": 0,
                "extensions": {
                    "scrollAnim": [
                        0,
                        0.3
                    ]
                }
            }
        ]
    }
}

注意：键值对之间有英文逗号 , 隔开。

其中的 scrollAnim 是一个数组，包含2个数值元素，表示滚动动画在 U 和 V 方向上的速度。数值可正、可负，也可为0。为0表示不滚动。其它键值对为保留属性，不用管，默认值即可。

序列帧动画 ​

序列帧动画类似GIF动画，通过循环切换显示的图片片段来达到动画效果。这里切换显示的是图片片段，因此需要对贴图进行切片。贴图是一张包含所有切片的大图，切片与切片之间紧挨在一起，通过切片参数来分割。这里以一个漫反射贴图 baseColorTexture 例子来说明。

原始的 baseColorTexture 的值为：

{
    "index": 0,
    "texCoord": 0
}

我们给它加上 extensions 扩展节点，如下所示：

{
    "index": 0,
    "texCoord": 0,
    "extensions": {
        "textureExtensions": [
            {
                "index": 0,
                "texCoord": 0,
                "extensions": {
                    "multiFramesAnim": {
                        "animSpeed": 8,
                        "tilesX": 9,
                        "tilesY": 5
                    }
                }
            }
        ]
    }
}

注意：键值对之间有英文逗号 , 隔开。

其中的 multiFramesAnim 表示序列帧动画对象。 animSpeed 表示切换的速度，值必须大于0，可以有小数； tilesX 表示贴图在X轴方向切片的数量，必须为正整数； tilesY 表示贴图在Y轴方向切片的数量，必须为正整数。

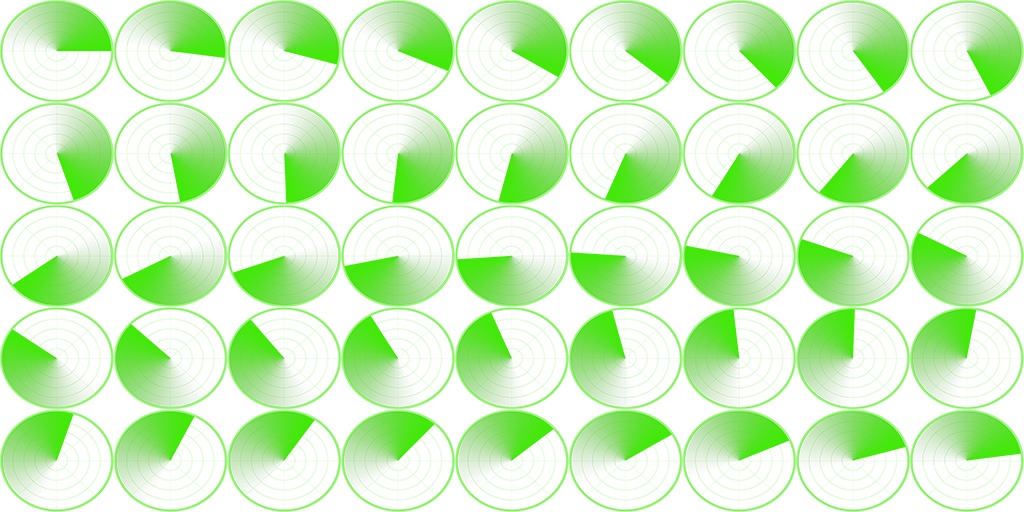

示例贴图如下所示：

gltf转glb ​

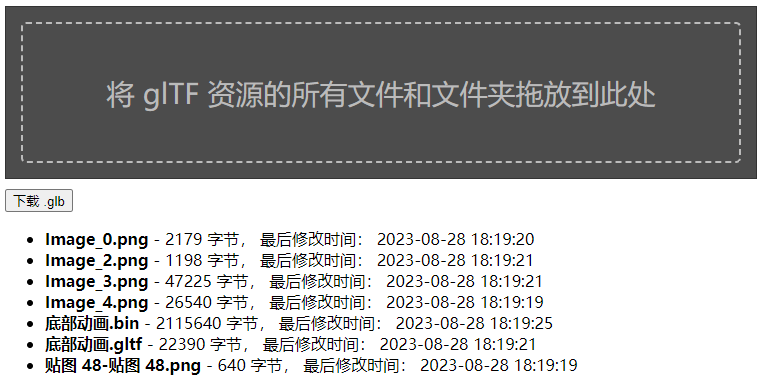

修改好内容后保存，并将扩展名改回 .gltf 。点击 这里 打开 GLTF转GLTF 页面，按要求拖拽gltf资源文件到虚线框，将自动转换并保存 .glb 文件，如下图所示。
