配线可视化 ​

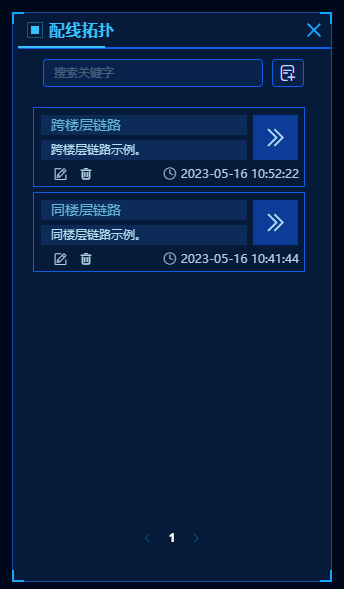

当授权存在配线可视化功能时，菜单栏中将存在“配线拓扑”菜单项，点击“配线拓扑”菜单项，弹出配线拓扑窗口，链路将以分页列表形式显示。

链路搜索 ​

在搜索文本框中输入关键字即可搜索满足条件的链路。

新增链路 ​

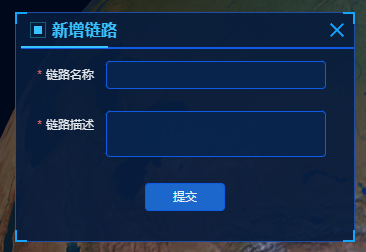

点击新增图标按钮，弹出新增链路窗口，需设置链路名称和链路描述。

链路编辑 ​

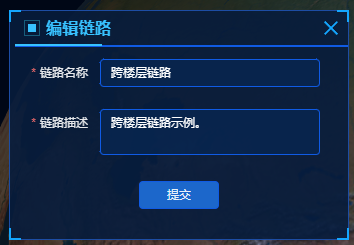

点击链路项中的编辑图标，弹出编辑链路窗口，可修改链路名称和链路描述。

删除链路 ​

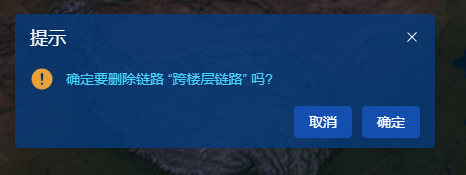

点击链路项中删除图标，弹出删除链路提示框，点击“确定”按钮即可删除链路。

链路展示 ​

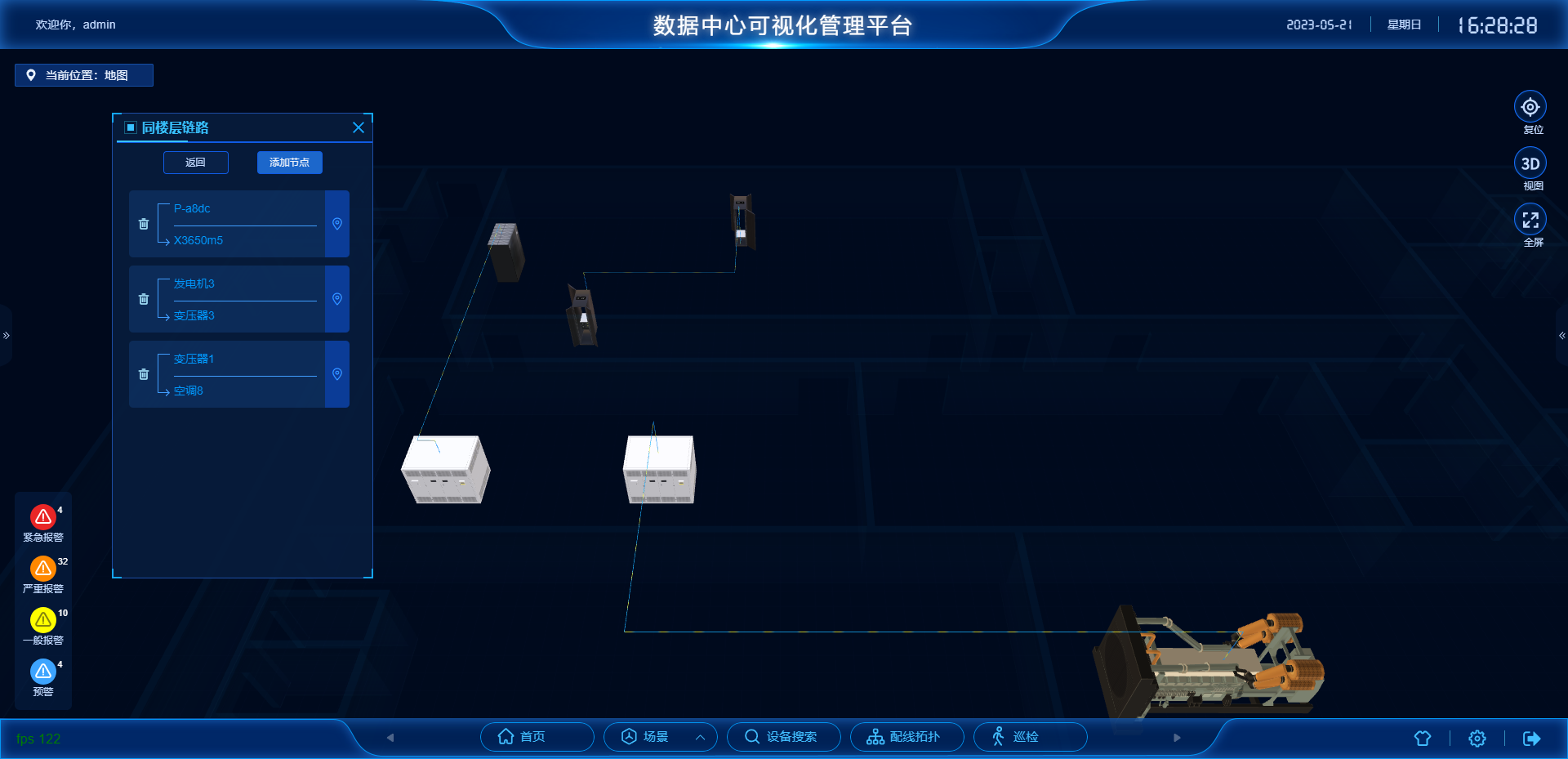

点击链路项右侧的右箭头图标按钮，将在3D场景中展示该链路，并且配线拓扑弹出显示出该链路的所有链路节点项，点击“返回”按钮将返回到配线拓扑窗口。

添加链路节点 ​

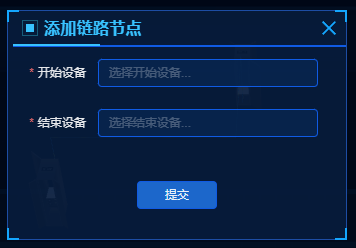

点击“添加节点”按钮，弹出添加链路节点弹出，需要为每个链路节点选择开始设备和结束设备。

删除链路节点 ​

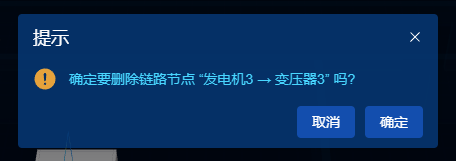

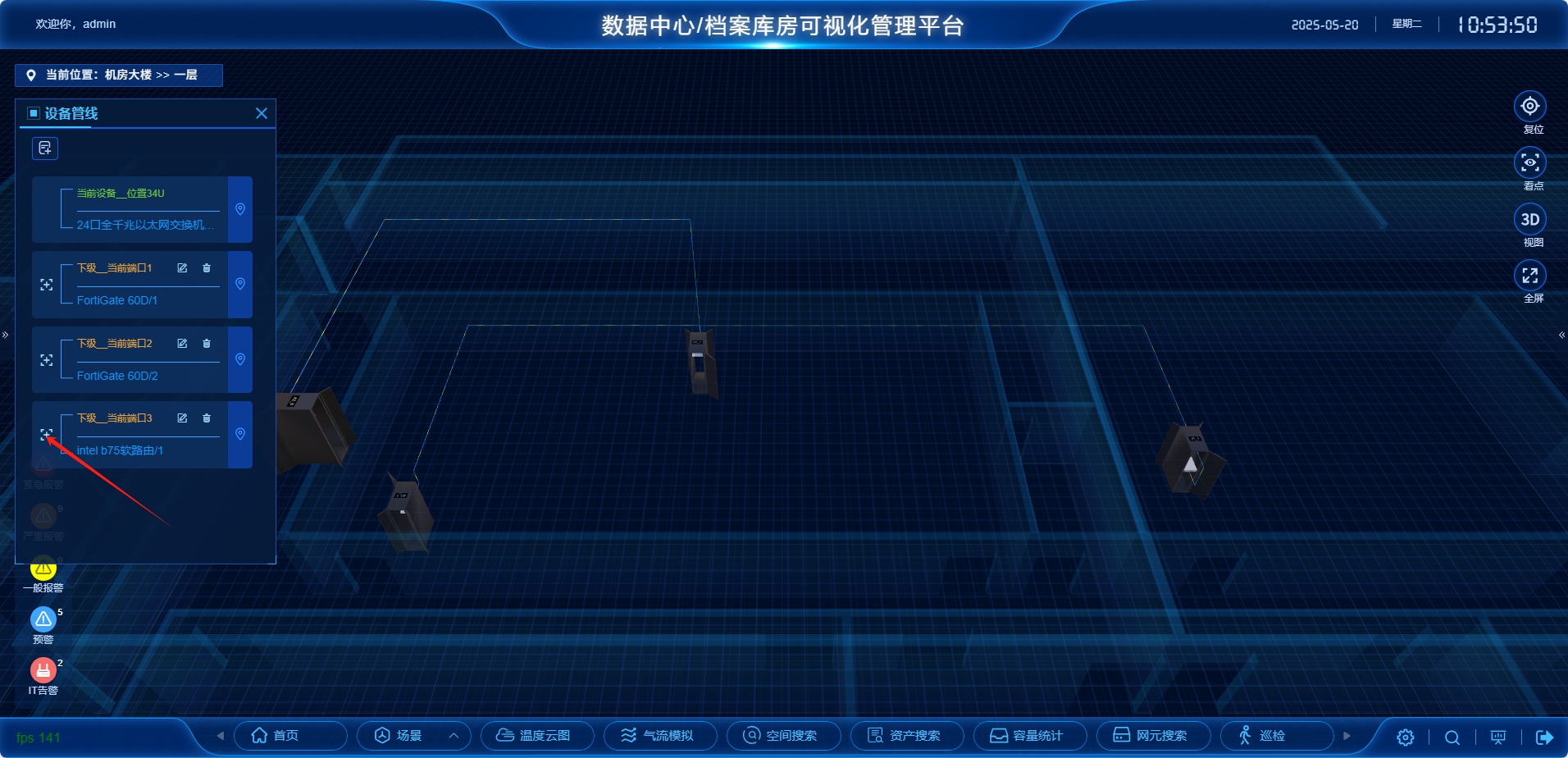

点击链路节点项左侧的删除图标，弹出删除链路节点提示框，点击“确定”按钮即可删除链路节点。

定位链路节点 ​

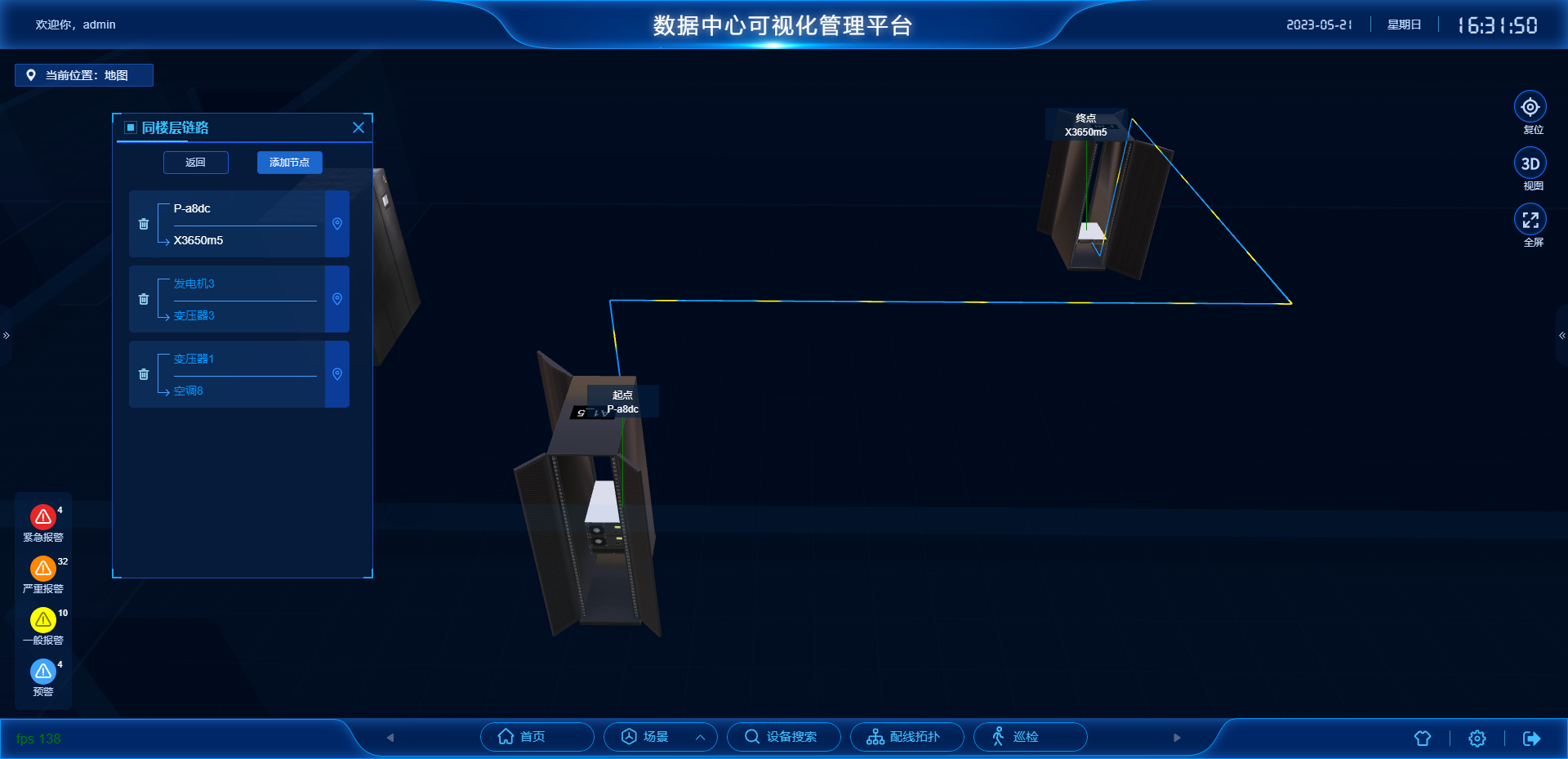

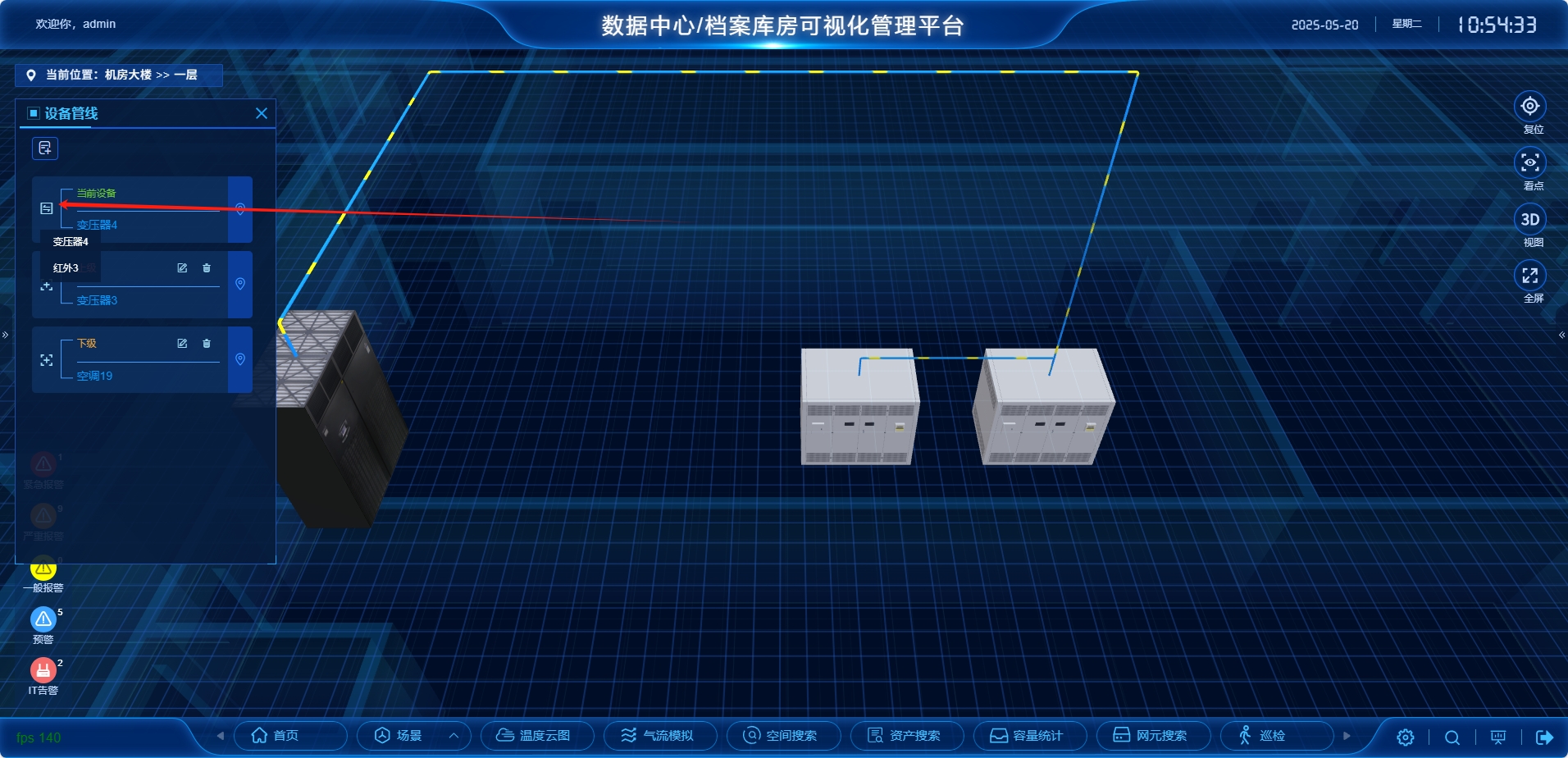

点击链路节点项右侧的定位图标，将在3D场景中隐藏其它链路节点和居中显示该链路节点，并标识出起点和终点。
