温度云图 ​

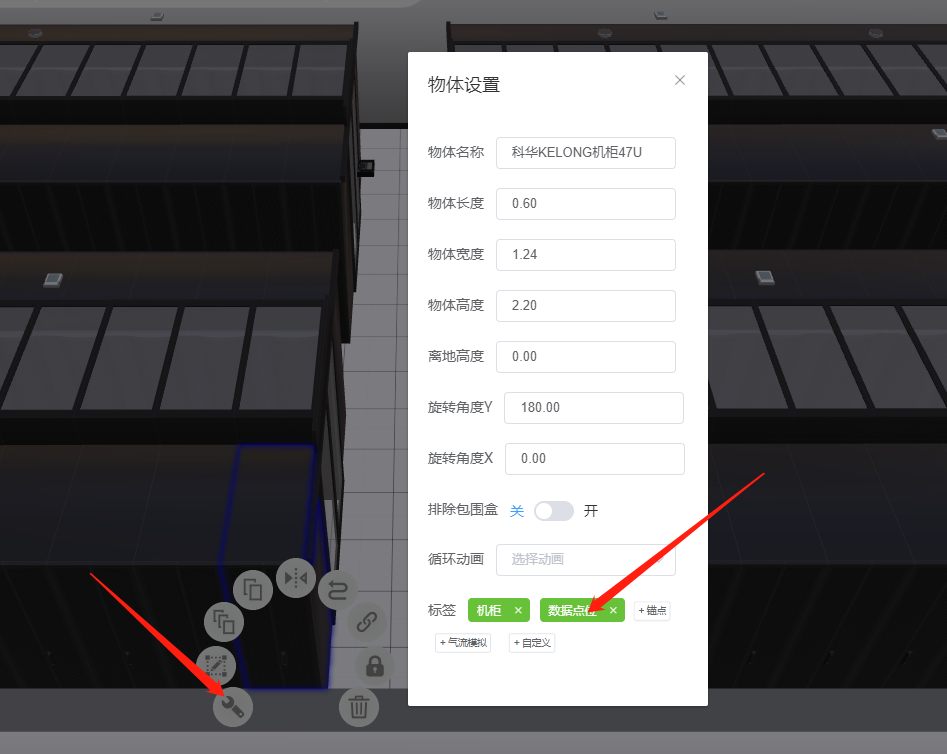

温度云图可用来展示区域内诸如温度分布。DCVM中约定，包含“数据点位”标签的3D模型称为数据点位物体，数据点位物体可以是任何模型，比如机柜。温度云图使用数据点位物体来绑定数据值。一般把机柜作为数据点位物体，会在机柜实物的“上”、“中”、“下”位置部署温度探头，对应温度云图的图层——“上层”、“中层”、“下层”。温度云图的图层可以在后台管理页面进行配置。

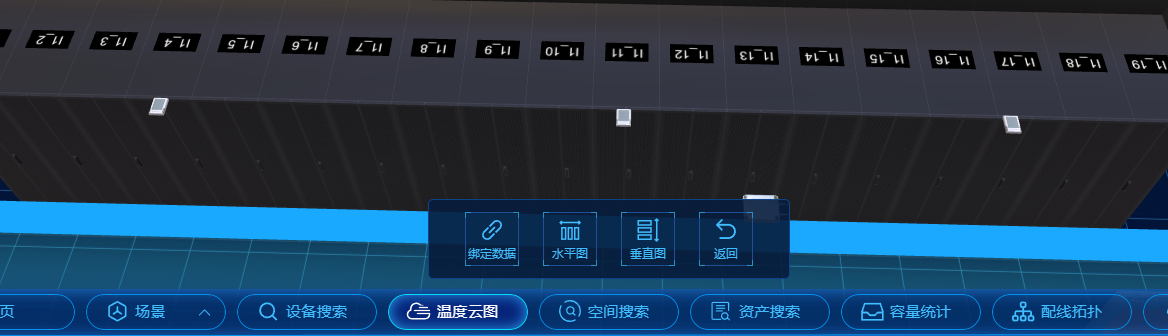

当场景中存在数据点位物体时，“温度云图”将出现在菜单栏中，点击菜单栏中的“温度云图”，将在底部居中位置打开温度云图工具栏。

绑定数据 ​

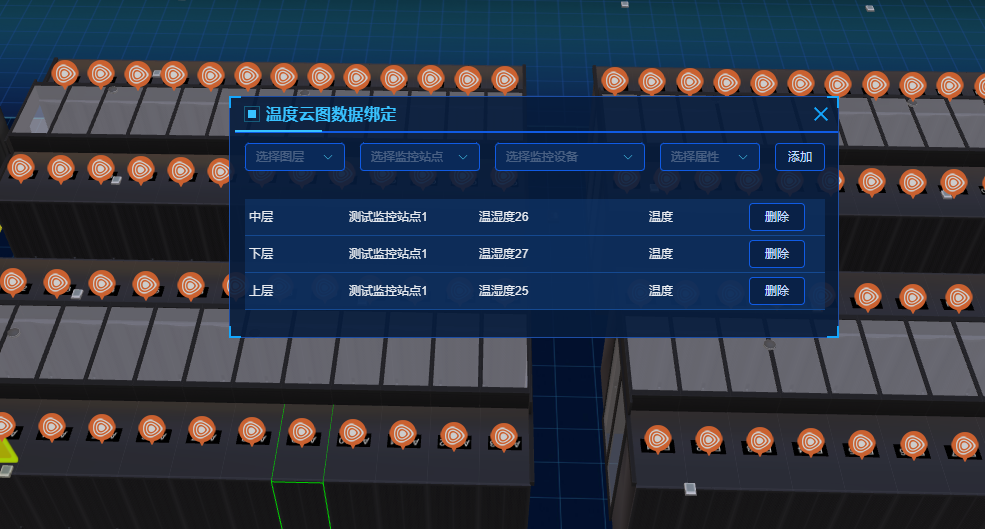

点击温度云图工具栏中的“绑定数据”按钮，数据点位物体的顶部将出现热力图图标，点击图标即可打开热力图数据绑定窗口。在热力图数据绑定窗口中，可以为每个图层绑定一个设备属性值，并且可以删除已经绑定的值。

水平图 ​

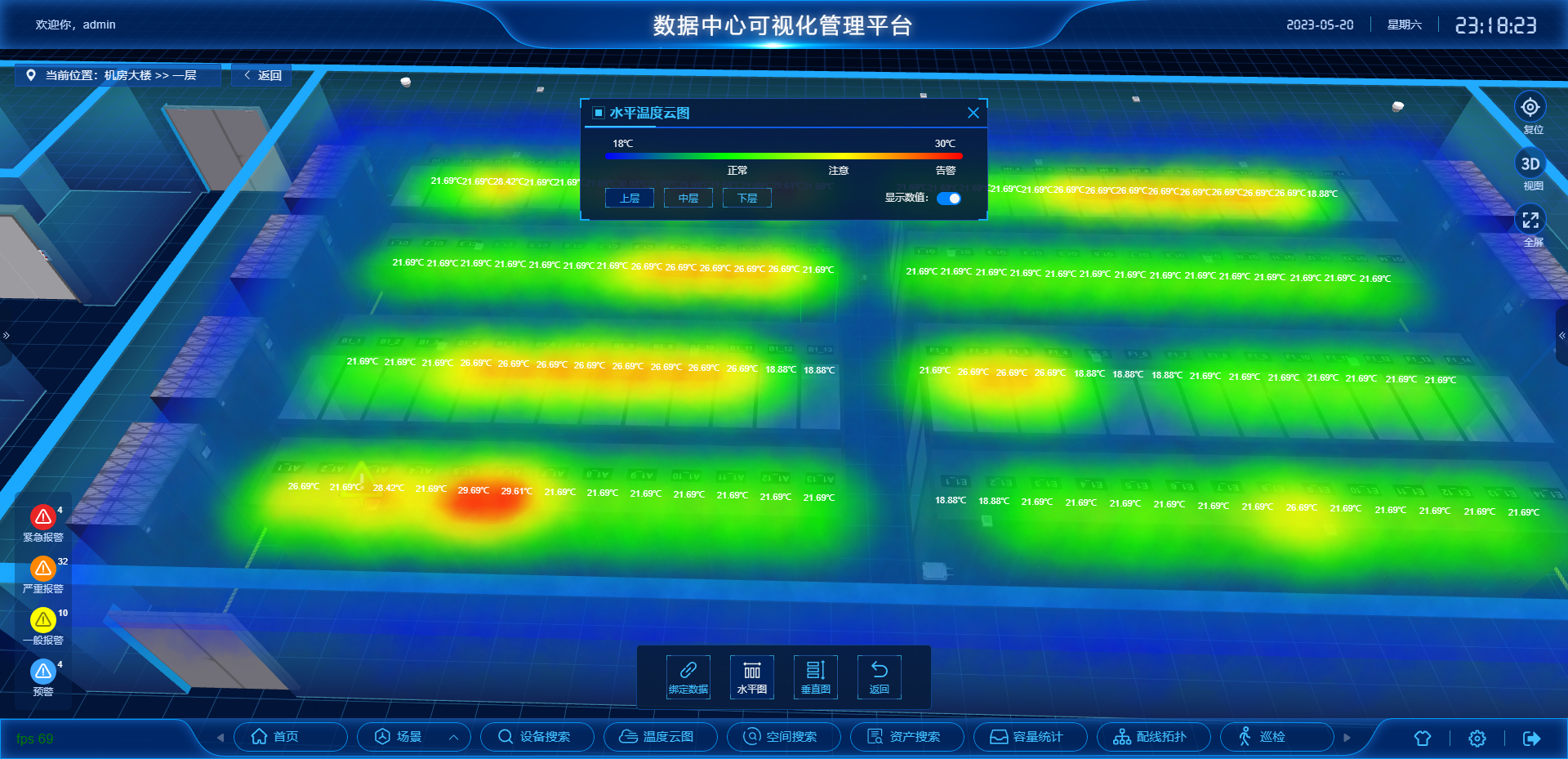

点击温度云图工具栏中的“水平图”按钮，将打开水平温度云图面板，并3D场景中默认显示“上层”温度云图。点击水平温度云图面板中的“上层”、“中层”、“下层”按钮，可切换温度云图的图层。打开显示数值，将可以在3D场景看到温度值。

垂直图 ​

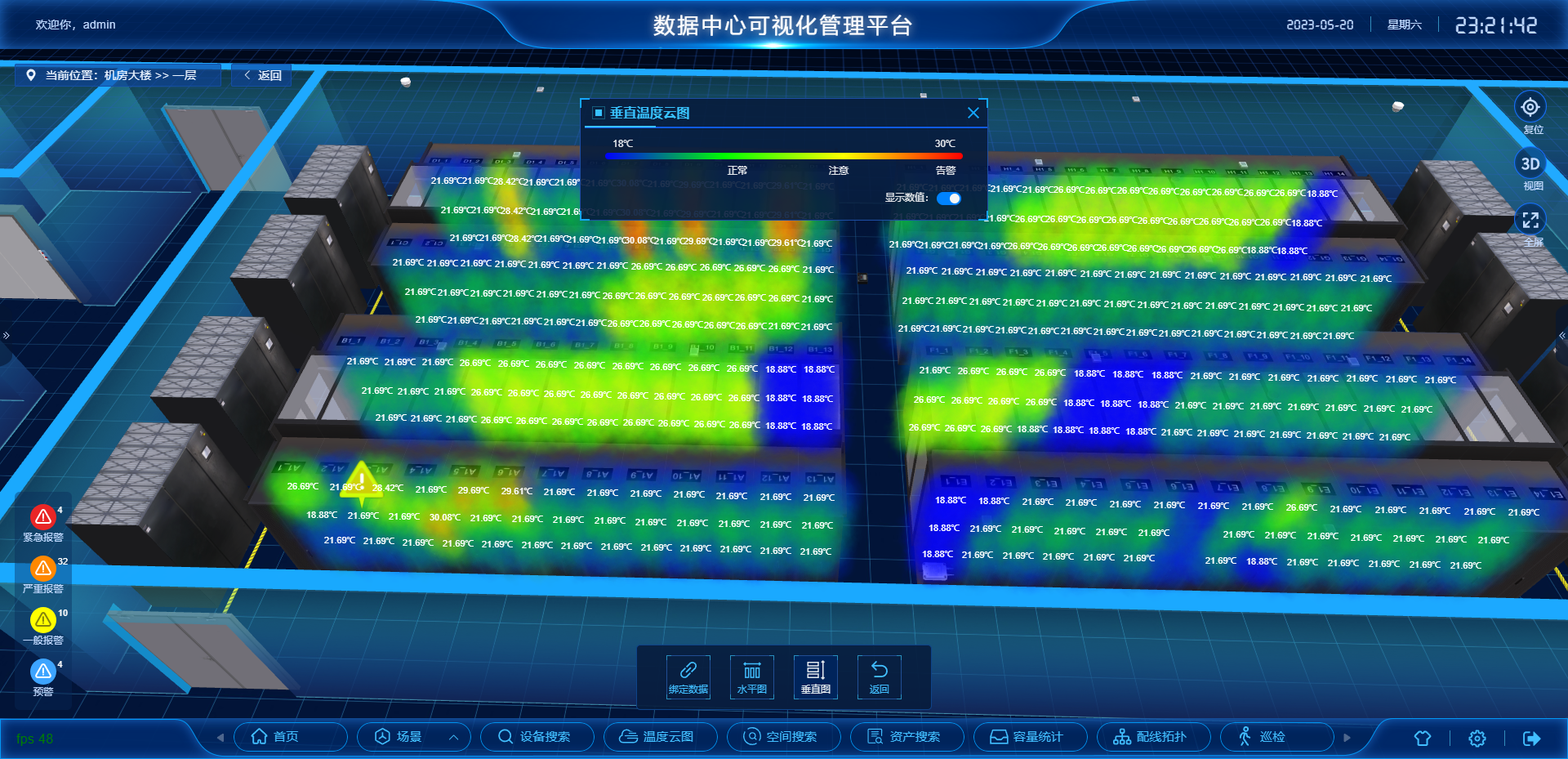

点击温度云图工具栏中的“垂直图”按钮，将打开垂直温度云图面板，并3D场景中显示垂直温度云图。在垂直温度云图面板中，打开显示数值，将可以在3D场景看到温度值。
